eps应急电源的详细接线图以及工作原理
eps应急电源的详细接线图以及工作原理
时间:2021-12-23 12:01:07      点击数:13431

eps应急电源的详细接线图以及工作原理

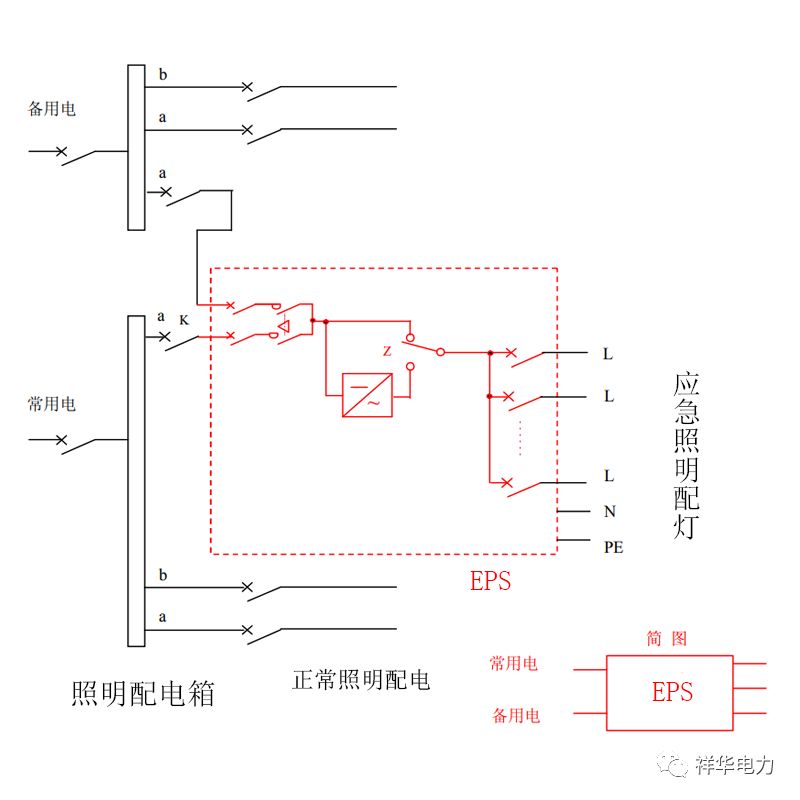

1、单相单输入单相多回路输出接线图

消防应急照明EPS应急电源供电系统如何设计?附高清接线参考图

单相单输入单相多回路输出接线图

说明:

  • 本图为应急照明集中供电接线应用图;
  • 当有市电时,由市电给负载供电,停电时由EPS应急电源给负载供电;
  • K为断路器;
  • Z为转换开关;
  • EPS产品箱内分别设N、PE线接线排;
  • 虚线框内均在EPS应急电源内配置。

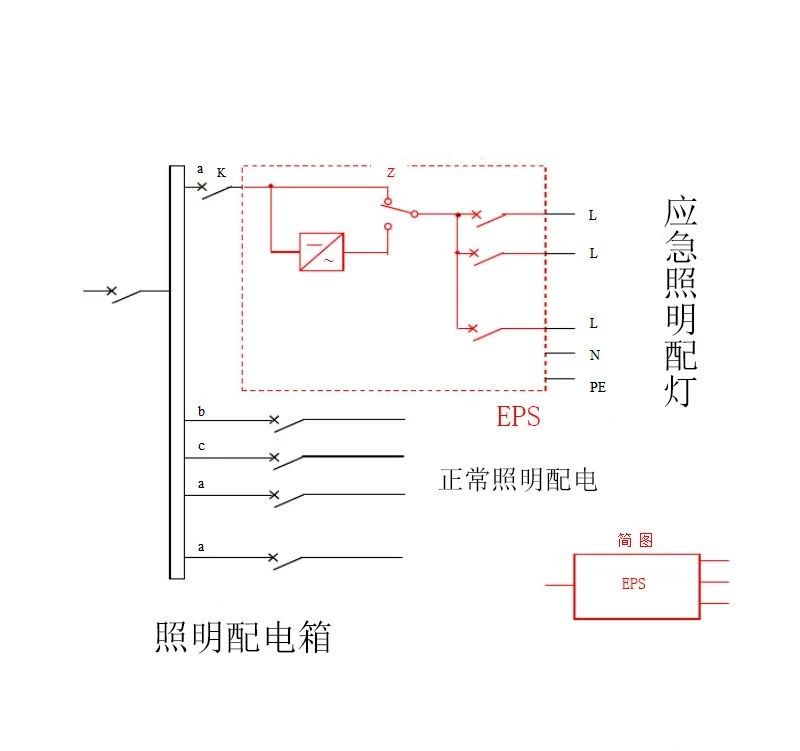

2、单相输入单相多回路输出接线图

消防应急照明EPS应急电源供电系统如何设计?附高清接线参考图

单相输入单相多回路输出接线图

说明:

  • 本图为应急照明集中供电接线应用图;
  • 通过断路器K可控制照明灯具平时工作状态;
  • 当H无电时Z转换为应急电源供电,实现应急照明;
  • K为断路器;
  • Z为转换开关;
  • EPS应急电源产品箱内分别设N、PE线接线排;
  • 虚线框内均在EPS应急电源内配置;

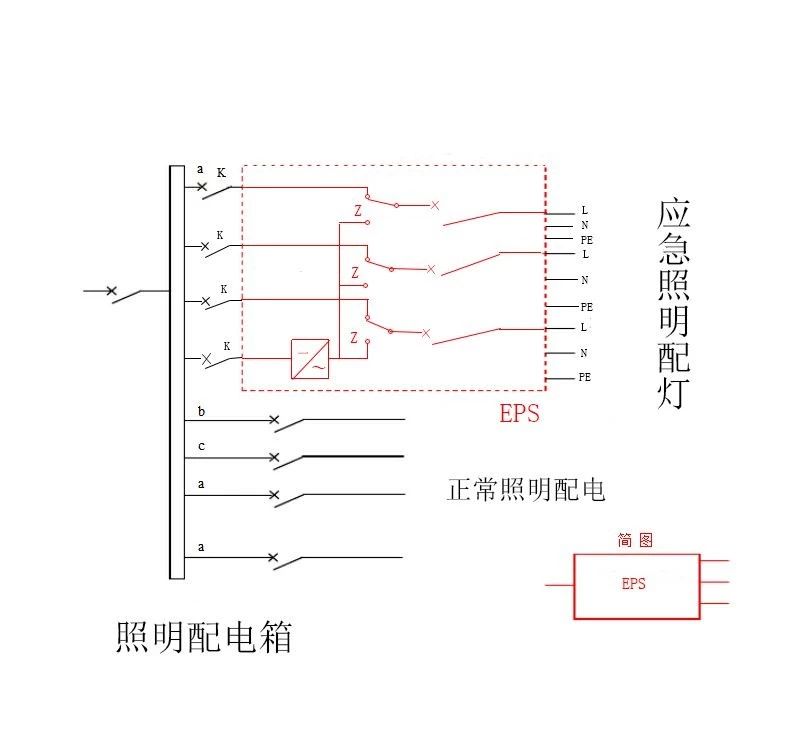

3、单相三输入单相三输出接线图

消防应急照明EPS应急电源供电系统如何设计?附高清接线参考图

单相三输入单相三输出接线图

说明:

  • 本图为应急照明集中供电接线应用图;
  • 通过断路器K可控制多个回路应急灯平时工作状态;
  • 当H无电时Z转换为应急电源供电,实现应急照明;
  • K为断路器;
  • Z为转换开关;
  • EPS应急电源设备箱内分别设N、PE线接线排;
  • 虚线框内均在EPS应急电源内配置。

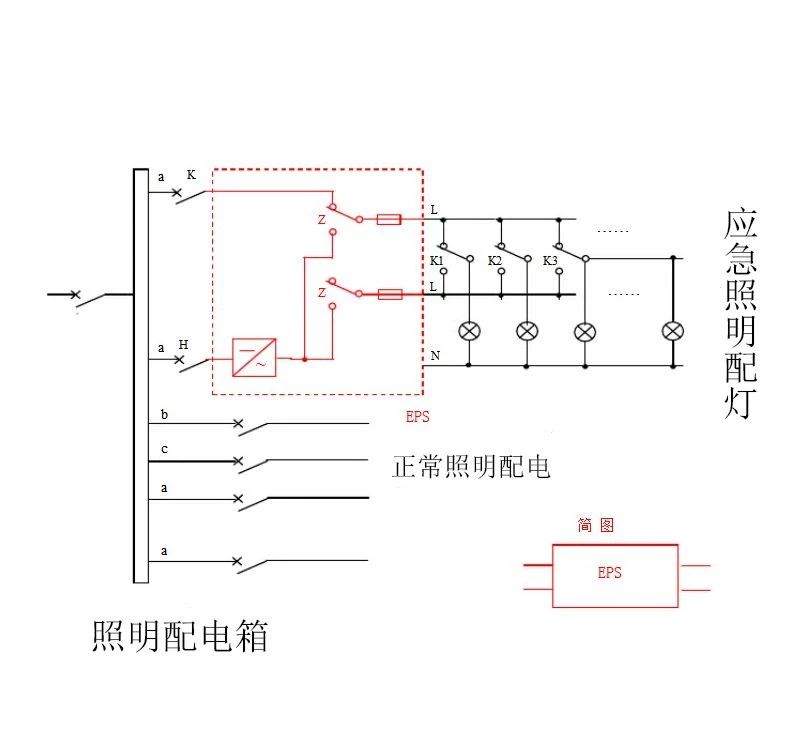

4、单相双输入单相输出回路现场控制接线图

消防应急照明EPS应急电源供电系统如何设计?附高清接线参考图

单相双输入单相输出回路现场控制接线图

说明:

  • 本图为应急照明集中供电接线应用图;
  • 断路器K为平时(非应急时)控制开关;
  • 当H无电时Z转换为应急电源供电,实现应急照明;
  • K为断路器;
  • Z为转换开关;
  • K1、K2、K3为各灯回路现场双控翘板开关;
  • EPS应急电源设备箱内分别设N、PE线接线排;
  • 虚线框内均在EPS应急电源内配置。

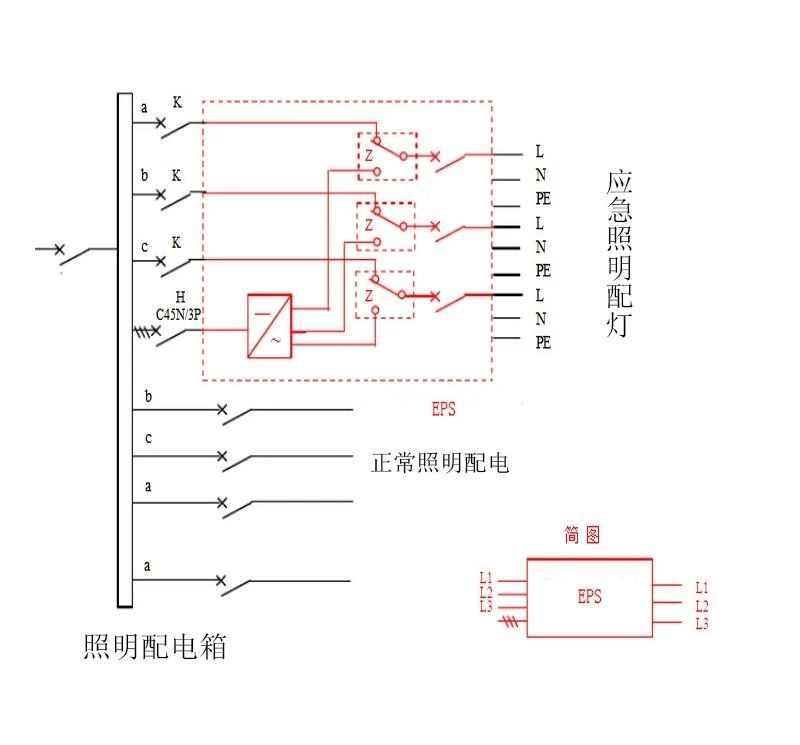

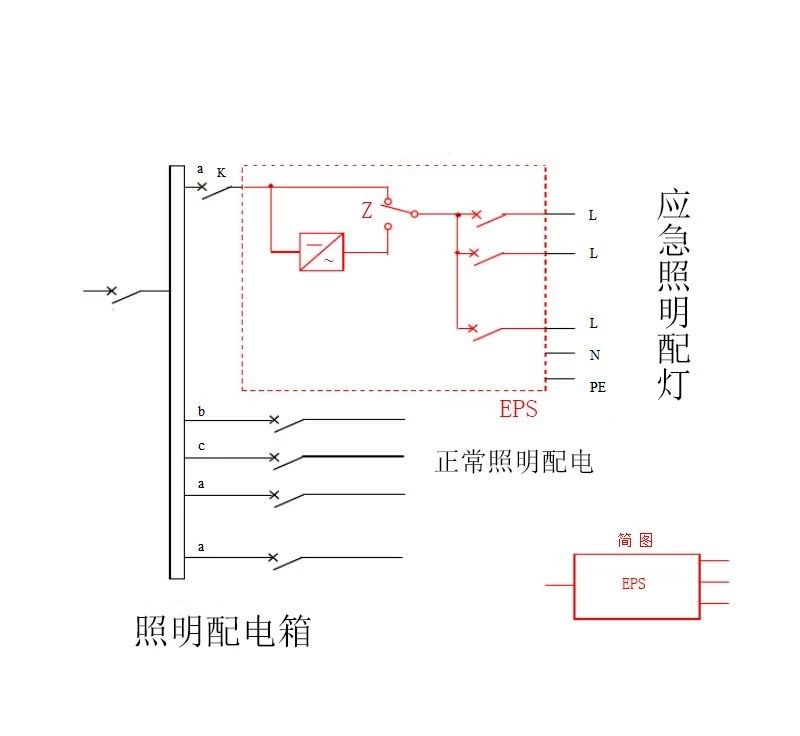

5、三相输入三相输出,应急时单相三路输出接线图

消防应急照明EPS应急电源供电系统如何设计?附高清接线参考图

三相输入三相输出,应急时单相三路输出接线图

说明:

  • 本图为应急照明集中供电接线图(三相输入三相输出,应急时输出为同相单位单相3倍);
  • 断路器K可控制多个回路正常照明状态;
  • 当H无电时Z转换为应急电源供电,实现应急照明;
  • K为断路器;
  • Z为转换开关;
  • EPS应急电源设备箱内分别设N、PE线接线排;
  • 虚线框内均在EPS应急电源内配置。

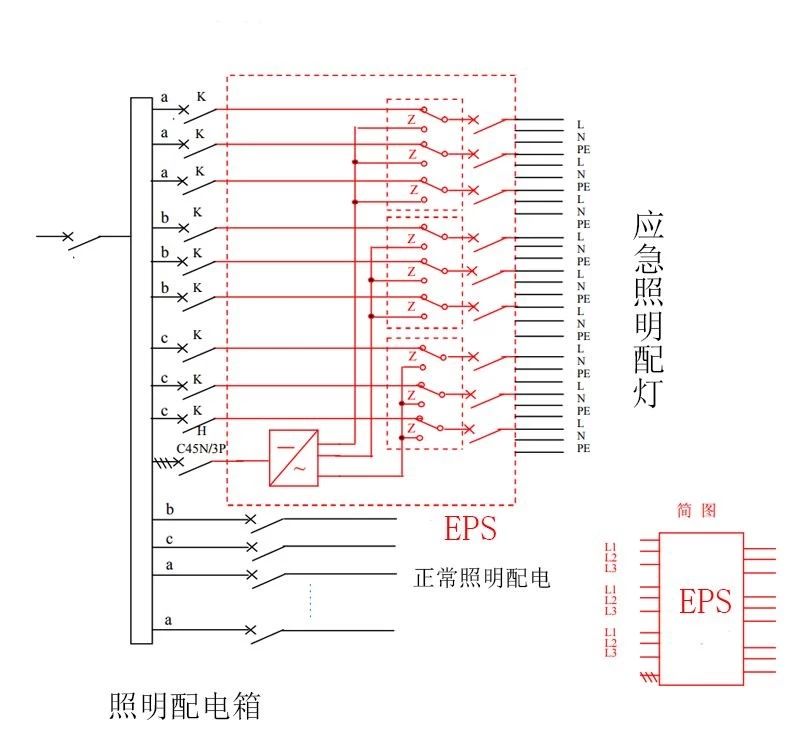

6、三相多路输入三相多路输出,应急时单相多路输出接线图

消防应急照明EPS应急电源供电系统如何设计?附高清接线参考图

三相多路输入三相多路输出,应急时单相多路输出接线图

说明:

  • 本图为应急照明集中供电接线图(三相输入三相多路输出,应急供电为同相位;单相多路输出;
  • 断路器K可控制多个回路应急灯平时工作状态;
  • 当H无电时Z转换为应急电源供电,实现应急照明;
  • K为断路器;
  • Z为转换开关;
  • EPS应急电源设备箱内分别设N、PE线接线排;
  • 虚线框内均在EPS应急电源内配置。

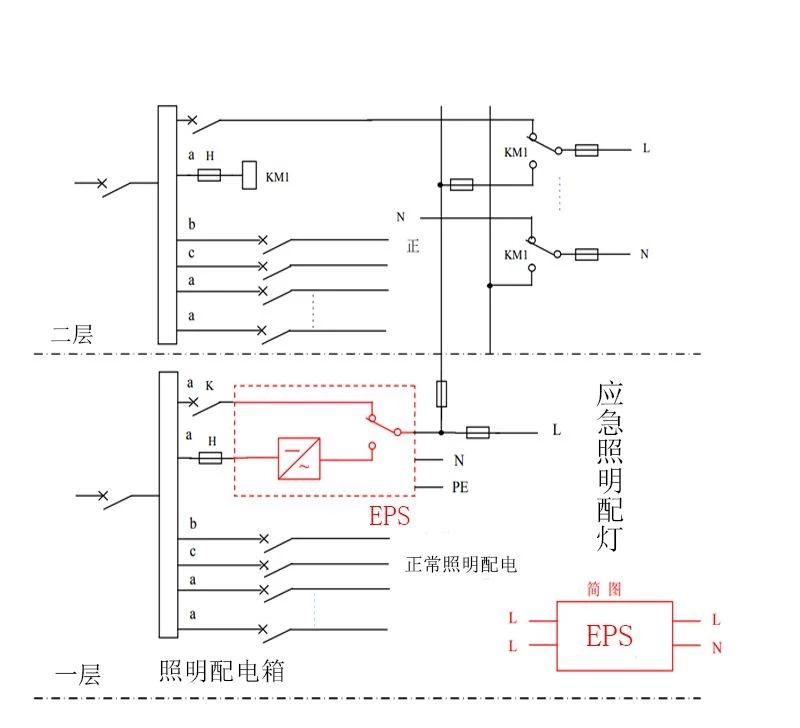

7、单相双输入单相输出供多层接线图

消防应急照明EPS应急电源供电系统如何设计?附高清接线参考图

单相双输入单相输出供多层接线图

说明:

  • 本图为应急照明集中供电接线图(一处设电源供多层或多出);
  • 断路器K可控制每层回路应急灯平时工作状态;
  • 当H无电时Z转换为应急电源供电,实现应急照明;
  • K为断路器;
  • Z为转换开关,设在EPS应急电源设备内,L、W同时转换;
  • KM1为转换交流接触器,设在本层照明配电箱内;
  • EPS应急电源柜内分别设N、PE线接线排;
  • 虚线框内均在EPS应急电源内配置。

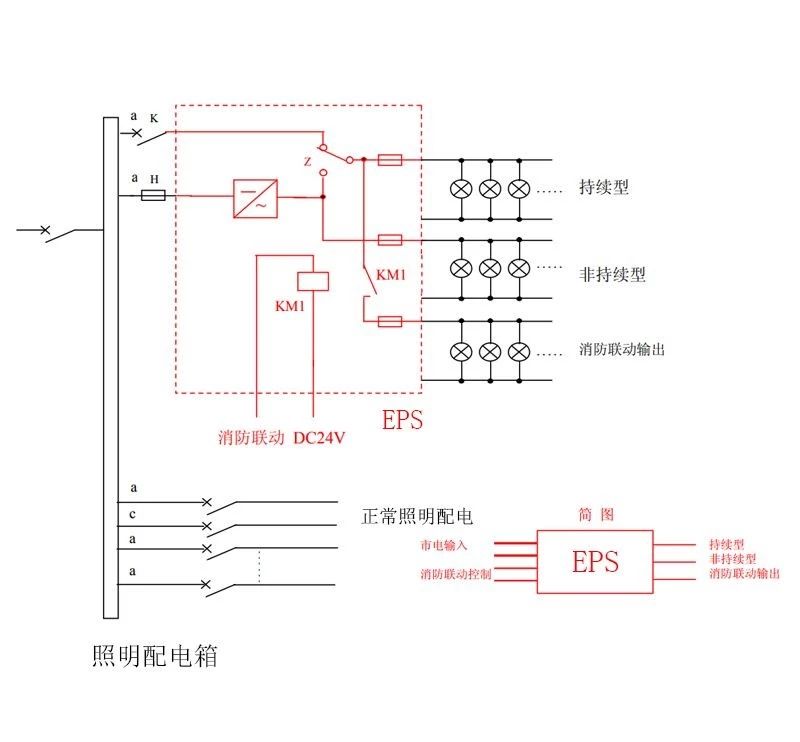

8、应急照明混合接线图

消防应急照明EPS应急电源供电系统如何设计?附高清接线参考图

应急照明混合接线图

说明:

  • 本图为应急照明集中供电接线图(持续型、非持续性、消防联动混合接线);
  • K是EPS输入断路器;
  • EPS应急电源箱内分别设N、PE线接线排;
  • 虚线框内均在EPS应急电源内配置。

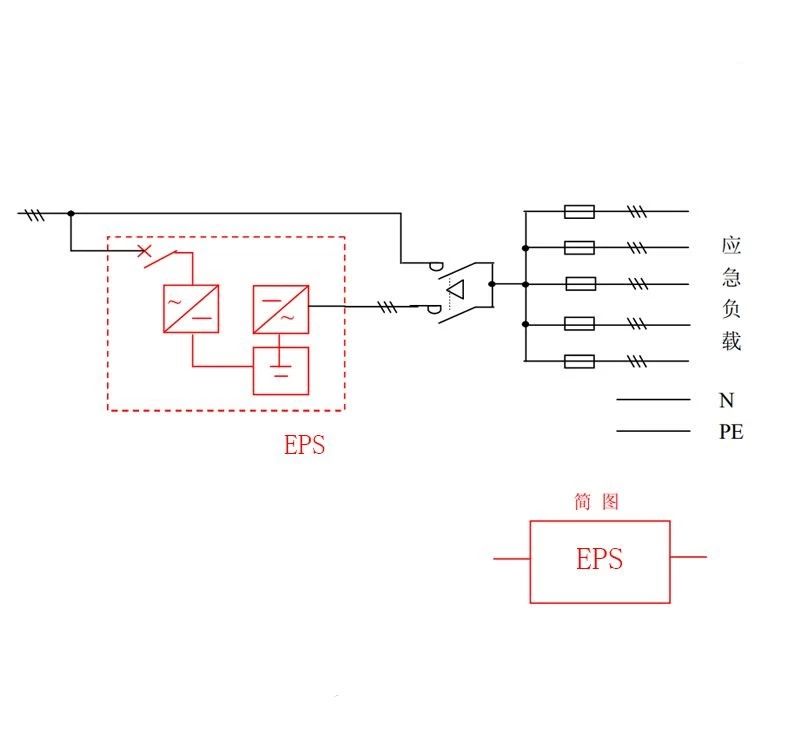

9、双电源接线图

消防应急照明EPS应急电源供电系统如何设计?附高清接线参考图

双电源接线图

10、充当第二路电源双回路接线图

消防应急照明EPS应急电源供电系统如何设计?附高清接线参考图



EPS应急电源,是为建筑物内紧急疏散照明或重要用电设备提供集中供电的应急电源设备。当市电正常时,由市电经过互投装置给负载供电,同时充电器给备用电池进行智能充电。当市电断电,或超过正常电压的20%时,由控制器提供逆变信号,启动逆变电源,同时互投装置将立即投切至逆变电源输出,继续提供正弦波交流电,当市电电压正常后,应急电源将自动恢复电网供电。


EPS应急电源在应急照明中的作用及原理

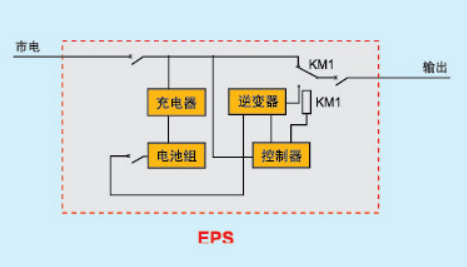

单电源单输入原理图

说明:当有市电时,市电通过KM1输出,同时充电器对免维护蓄电池充电。当控制器检测到市电停电或市电电压过低时,逆变器工作使KM1切换到应急输出状态向负戴提供电能。



EPS应急电源在应急照明中的作用及原理

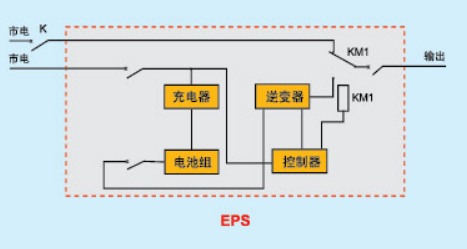

单电源双输入原理图


说明:路市电双线输入中,负载平时由外部开关K控制,可开可关,但当EPS检测到市电停电或电压过低时,无论开关K在何位置,均能实现应急供电。


EPS应急电源在应急照明中的作用及原理

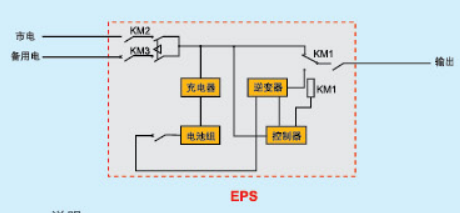

双电源原理图

说明:在正常情况下,市电通过KM2,KM1输出,同时充电器对免维护蓄电池充电。当市电停电,备用电投入通过KM3、KM1输出,只有当常用电和备用电同时停电时,通过控制器控制逆变器工作使KM1切换至应急输出状态,向负戴提供电能。但当备用电投入的时间大于本EPS切换时,再切换退出。此种方式的互投装置在本EPS中。


EPS应急电源在应急照明中的作用及原理

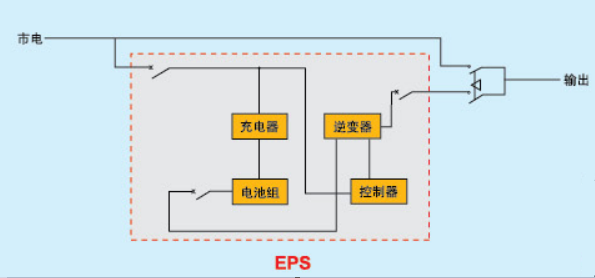

充当第二路电双回路原理图

说明:EPS可按上图接法对负载充当第二路电,并且末端互投,此种方式逆变器在有市电时未开机状态。当无市电应急时,立即开机有输出。此种方式互投装置在EPS之外。
