消防应急电源模块怎么接线,消防应急电源详细接线方式图
消防应急电源模块怎么接线,消防应急电源详细接线方式图
时间:2021-11-24 11:17:35      点击数:2476

消防应急电源模块怎么接线,消防应急电源详细接线方式图

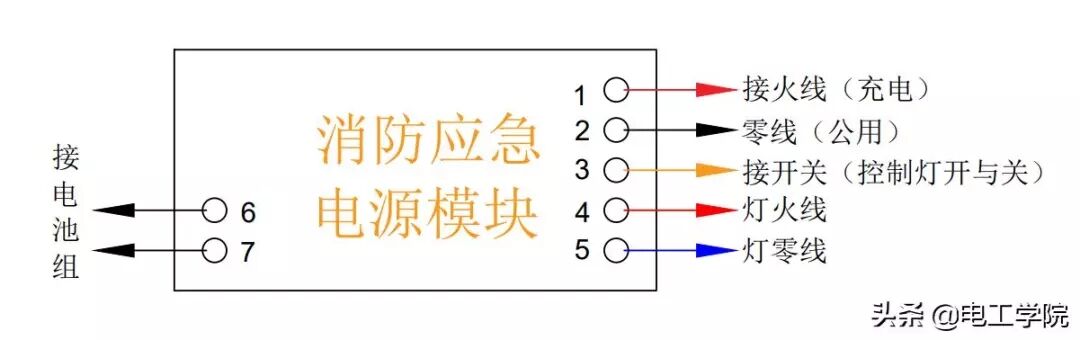

消防应急电源装置一般有7个接线柱,其中两个是一个插接端子,用于插接电池组。其他5根线分别接开关和电源及灯具。接线图如下所示:

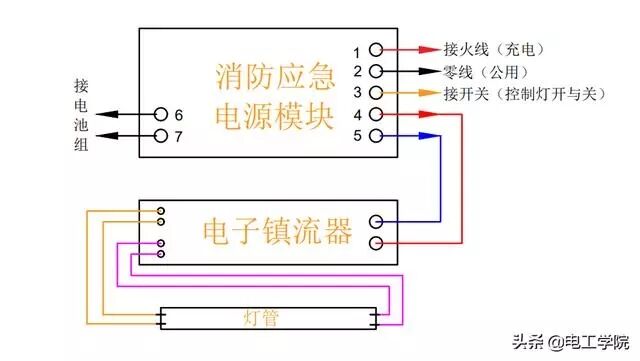

另外需要注意的是,如果灯没有驱动装置(比如镇流器、LED驱动等),那么4、5端子直接接灯即可。如果灯有驱动装置,那么就需要把4、5端子接灯的镇流器或者LED驱动等。如图

【接线说明】

1、充电火线牢固接入,给电池进行充电,不受其他电路开关控制;
2、充电零线永久接入,给电池进行充电,不受其他电路开关控制;
3、外置驱动器的零线与充电零线并接;
4、外置驱动器的火线为平时灯具开关照明之用;
5、电池的5和6接线柱接灯具。
【接线说明】

1、白色输入线(零线),接入后给电池充电,并且作为灯具的输入零线。
2、棕色线(充电火线),承担给电池充电的任务。
3、开关火线(红色线),为灯具平时开关照明亮灭的火线。
【注】灯具平时的开关照明火线,是专门用于控制灯具日常亮灭的,不受其他功能控制。
【接线说明】

1、零线(白色线),接通后承担给电池充电的任务,并且是筒灯的主电零线。
2、充电火线(棕色线),接通后承担给电池充电的任务。
3、开关火线(红色线),接入墙面开关后,用于控制灯具日常的亮灭(驱动器一端的火线)。
4、驱动器另外一端的正、负极,分别对应接入的接线柱端口。
【接线说明】

1、充电火线(1号接线柱),接通后给电池进行充电。
2、零线(2号接线柱),接通后承担给电池充电,同时也是面板灯的主电。
3、3号接线柱,接驱动器的零线。
4、4号接线柱接驱动器的正极。
5、6号接线柱接驱动器的负极。
6、4号接线柱和5号接线柱,分别接灯具。
7、驱动器一端的火线为控制灯具平时亮灭的作用。
 【接线说明】

1、充电火线(棕色线),接通后承担给电池充电的任务。
2、零线(白色线),接通后承担给电池充电的任务,并且是LED灯管的零线。
3、开关火线(红色线),接入墙面开关后,用于控制灯管平时的亮灭。
4、各功能的输入线,分别接入,互不干扰。
